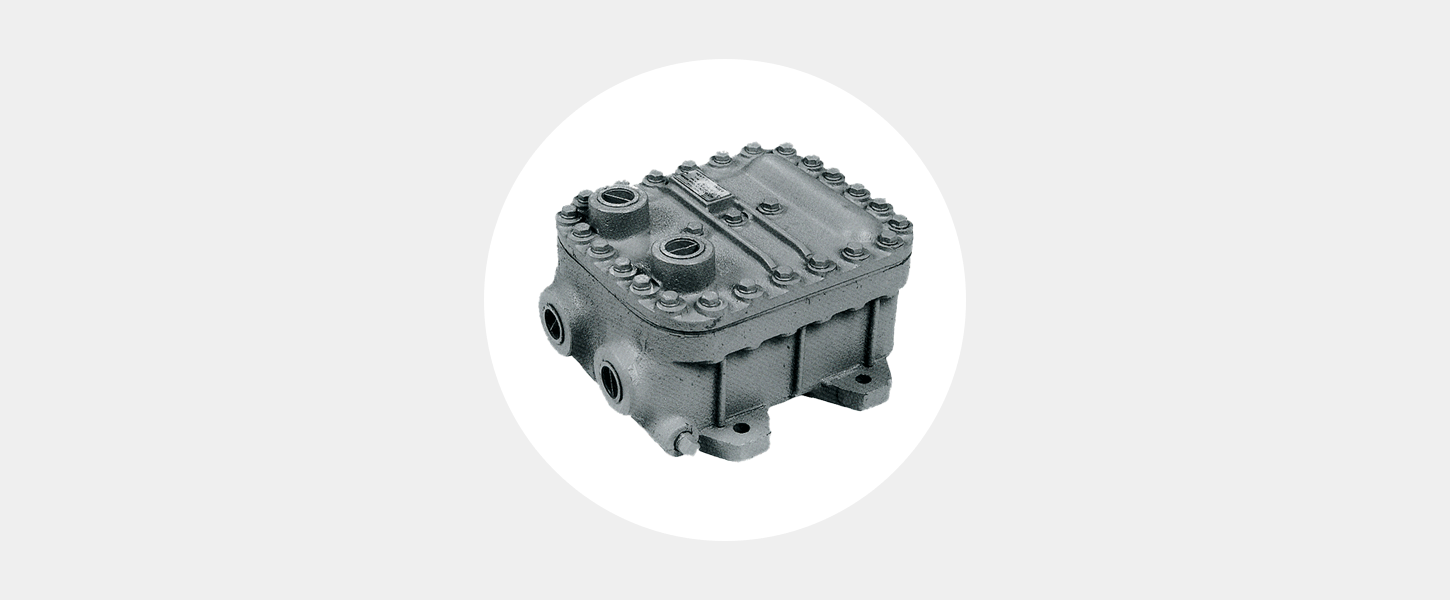

最高使用圧力
A側：0.9MPa（10kgf/㎠）
B側：0.9MPa（10kgf/㎠）

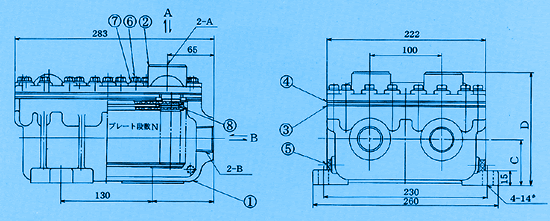

設計図
部品名
| 部番 | 名称 | 材料 | 数量 | 記事 |
|---|---|---|---|---|
| 1 | ハウジング（ケース） | FC200 | 1 | |
| 2 | ハウジングカバー | FC200 | 1 | |
| 3 | パッキンA（ケース側） | ノンアスベストシート | 1 | |
| 4 | パッキンB（カバー側） | ノンアスベストシート | 1 | |
| 5 | ドレーンプラグ（亜鉛棒付） | SWRCH-10(+Zn) | 2 | Rc3/8 |
| 6 | ボルト | SCM435 | 27 | M8 |
| 7 | スプリングワッシャー | SWRH | 27 | |
| 8 | コアーアッセンブリー（エレメント） | コアー構成表参照 | 1 |
HE2□□型-02型仕様表
| 型式 | 伝熱面積 ㎡ | プレート 枚数(N×2) | A側口径 Rc | B側口径 Rc | 寸法 C | 寸法 D | 重量 kg | A側適正 流量範囲 l/min | B側適正 流量範囲 l/min |
|---|---|---|---|---|---|---|---|---|---|
| HE208 | 0.532 | 16 | 1 | 1 | 42 | 133.5 | 23 | 16～32 | 54 |
| HE210 | 0.666 | 20 | 1 | 1 | 42 | 133.5 | 24 | 20～40 | 66 |
| HE212 | 0.799 | 24 | 1 | 1 | 63 | 157.5 | 26 | 24～48 | 78 |
| HE214 | 0.932 | 28 | 1 | 1 | 63 | 157.5 | 28 | 28～56 | 90 |
| HE216 | 1.065 | 32 | 1 | 1 | 63 | 170.5 | 30 | 32～64 | 100 |
HE2□□型-02型 選定グラフ
| 仕様条件 | |
|---|---|
| A側流体 | 油（ISO VG32） |
| B側流体 | 清水 |
| 油入口温度 | 60℃ |
| 水入口温度 | 20℃ |
| 水量 | 6(プレート段数＋1)l/min |
| 油側圧力損失 | 0.05MPa（0.5kgf/c㎡） |
| 水側圧力損失 | 0.01MPa（0.1kgf/c㎡） |
